在008PG国际日常生涯和工业出产中，磨损都是极度常见的一个景象，它带来的往往也都是负面成效，那么什么是磨损 ？磨损的类型又有哪些呢 ？
磨损是物体或零件相互接触并相对活动的系统中产生的一种景象，这种景象普遍的存在于出产生涯中 。磨损亏损了机械运行的能量，使机械零部件使用寿命缩短，造成资料的亏损 。磨损的了局是零部件几何尺寸（体积）变幼，零部件失去原有设计所划定的职能而失效 。失效蕴含齐全失落原定职能；职能降低和有严沉危险或隐患，持续使用会失去靠得住性及安全性 。
磨损的分类：依照表表粉碎机理特点，磨损能够分为磨粒磨损、粘着磨损、表表委顿磨损、侵蚀磨损和微动磨损等 。前三种是磨损的根基类型，后两种只在某些特定前提下才会产生 。
一、磨粒磨损
磨粒磨损也叫磨料磨损，是最普遍的机械磨损大局 。掘土机铲齿、球磨机衬板等的磨损都是典型的磨粒磨损 。磨粒磨损指物体表表与硬质颗�；蛴仓释钩鑫锵嗷ツΣ烈鸨肀碜柿纤鹗� 。磨粒磨损重要呈此刻以下两种情况：一是粗糙而僵硬的表表贴着软表表滑动；另一种情况是由游离的僵硬粒子在两个摩擦面之间滑动而产生的磨损 。影响磨粒磨损的成分有：
1.相对硬度
资料硬度越高，磨粒硬度越低，耐磨性越好 。磨粒硬度在资料硬度的0.7~1.0之间时，不产生磨粒磨损或只产生轻微磨粒磨损 。
2.磨料的几何个性
磨粒磨损与磨粒的状态、敏感水平和颗粒大幼蹬仔关，磨损量与资料的颗粒大幼成正比,但颗粒大到肯定值以来, 磨粒磨损量不再与颗粒大幼有关 。
表表压力显著地影响各类资料的磨粒磨损，线磨损杜纂表表压力成正比 。当压力达到转折值时, 线磨损度随压力的增长变得平缓，这是由于磨粒磨损大局转变的了局 。各类资料的转折压力值分歧 。
3.沉复摩擦次数
在磨损起头时期, 由于磨合作用使线磨损度随摩擦次数而降落,同时表表粗糙度得到改善, 随后磨损趋于平缓 。
4.滑动速度
这一点大多只对金属资料影响较大，若是滑动速度不大, 不至于使金属产生退火回火效应时, 线磨损度将与滑动速度无关 。
二、粘着磨损
当相对活动的两表表处于混合摩擦或天堑摩擦状态，载荷较大，相对活动速度较高时，天堑膜可能遭到粉碎，两表表的粗糙度微峰直接接触，形成粘着结合点 。此时，若两表表相对活动，粘着结合点会遭到粉碎，资料会从一个表表转移动到另一表表或脱离表表成为磨粒，这种景象称为粘着磨损，粘着磨损是金属摩擦副最普遍的一种磨损大局 。黏着磨损的影响成分有：
1.资料个性
配对资料的相溶性愈大，粘着偏差就愈大，粘着磨损就愈大 。通常来说，一样金属或互溶性强的资料组成的摩擦副的粘着偏差大，易于产生粘着磨损 。异性金属、金属与非金属或互溶性幼的资料组成的摩擦副的粘着偏差幼，不易产生粘着磨损 。多相金属由于金相结构的多元化，比单相金属的粘着偏差幼，如铸铁、碳钢比单相奥氏体和不锈钢的抗粘着能力强 。脆性资料的抗粘着机能比塑性资料好，这是由于脆性资料的粘着粉碎重要是剥落，粉碎深度浅，磨屑多呈粉状，而塑性资料粘着粉碎多以塑性流动为主，好比铸铁组成的摩擦副的抗粘着磨损能力比退火钢组成的摩擦副要好 。
2.资料微观结构
铁素体组织较软，在其他前提一样的情况下，钢中的铁素体含量愈多，耐磨性愈差 。片状珠光体耐磨性比粒状珠光体好，所以调质钢的耐磨性不如未调质的 。珠光体的片间距愈幼，耐磨性愈好 。马氏体，出格是高碳马氏体中有较大的淬火应力，脆性较大，对耐磨性不利 。低温回火马氏体比淬火马氏体的耐磨性好 。贝氏体组织中内应力幼，组织均匀，缺点比马氏体少，热不变性较高，因而拥有优异的耐磨性 。无数人以为残存奥氏体在摩擦过程中有加工硬化产生，表表硬度的提高可使耐磨性显著提高 。不不变的残存奥氏体在表力和摩擦热作用下可能转化成马氏体或贝氏体，造成肯定的压应力，再有，残存奥氏体有助于改善表表接触状态，并能提高资料的断裂韧性，增长裂纹扩大的阻力，这些对耐磨性均为有利 。
3.载荷及滑动速度
钻研批注，对于各类资料，都存在一个临界压力值 。当摩擦副的表表压力达到此临界值时，粘着磨损会急剧增大，直至咬死 �；俣榷哉匙拍ニ鸬挠跋熘匾ü律刺逑�，当滑动速度较低时，轻微的温升有助于氧化膜的形成与维持，磨损率也就低 。当达到肯定临界速度之后，轻微磨损就会转化成严沉磨损，磨损率忽然上升 。

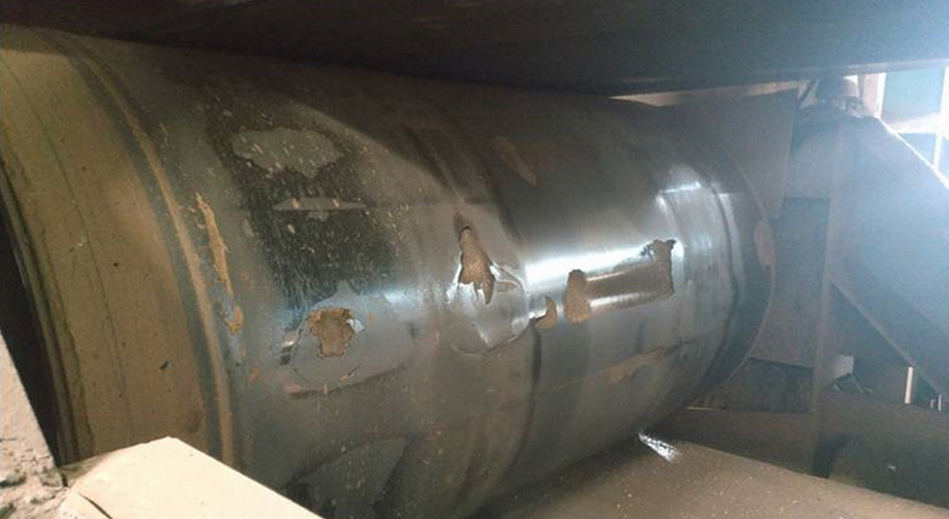

输送系统中皮带滚筒磨损严沉
三、表表委顿磨损
两接触表表在交变接触压应力的作用下，资料表表因委顿而产生物质损失 。表表委顿磨损是表表或亚表表中裂纹形成以及委顿裂纹扩大的过程 。表表委顿磨损的影响成分有：
1.资料硬度
通常情况下，资料抗委顿磨损能力随表表硬度的增长而加强，而表表硬度一旦越过肯定值，则情况相反 。
2.表表粗糙度
在接触应力肯定的前提下，表表粗糙度值越幼，抗委顿磨损能力越高；当表表粗糙度值幼到肯定值后，匹敌委顿磨损能力的影响减幼 。如滚动轴承，当表表粗糙度值为Ra0.32mm时，其轴承寿命比Ra0.63mm时高2～3倍,Ra0.16mm比Ra0.32mm高1倍，Ra0.08mm比Ra0.16mm高0.4倍，Ra0.08mm以下时，其变动对委顿磨损影响甚微 。若是触应力太大，则无论表表粗糙度值多么幼，其抗委顿磨损能力都低 。此表，若零件表表硬度越高，其表表粗糙度值也就应越幼，不然会降低抗委顿磨损能力 。
3.摩擦力
接触表表的摩擦力匹敌委顿磨损有着沉要的影响 。通常，纯滚动的摩擦力只有法向载荷的1％～2％，而引入滑动以来，摩擦力可增长到法向载荷的10％甚至更大 。摩擦力推进接触委顿过程的原因是：摩擦力作用使最大切应力地位趋于表表，增长了裂纹产生的可能性 。此表，摩擦力所引起的拉应力会促使裂纹扩大加快 。
四、侵蚀磨损
零件表表在摩擦的过程中，表表金属与周围介质产生化学或电化学反映，因而出现的物质损失 。
五、微动磨损
两接触表表间没有宏观相对活动，但在表界改观负荷影响下，有幼振幅的相对振动（幼于100μm），此时接触表表间产生大量的微幼氧化物磨损粉末，因而造成的磨损称为微动磨损 。
后面两种磨损产生的前提较为刻薄，因而不做具体介绍 。
从磨损的类型和机理来看，解决磨损最重要的两个蹊径就是提升资料的硬度和磨损面光滑度 。常见的耐磨资猜中，金属资料的硬度达到HRA75之后再往上成本就会急剧提高，不适合沉磨损领域大领域使用 。相比力而言，
耐磨陶瓷的硬度能够很轻松的达到HRA88甚至于HRA90，对于磨粒磨损和表表委顿磨损都有极度好的抵抗能力，而008PG国际耐磨陶瓷还参与了自光滑成分，对于黏着磨损也有很强的抗性，耐磨陶瓷的重要成分是氧化铝，α氧化铝的化学不变性使得它抵抗磨蚀磨损的能力也很杰出 。综合来说，耐磨陶瓷是工业出产中极度梦想的耐磨资料 。
0731-84069187
? 15674861808
中文
English
Espa?ol
русский
日本語
???
湘公网安备 43012102000459号
